一、在线式智能网络门禁控制终端 主要技术参数：
1、 支持13.56MHz的mifare IC卡，感应离距离在0~4cm。
2、 支持在线自动扫描设备，扫描设备需密码认证，确保安全性。
3、 支持TCP-CLIENT、TCP-SERVER、UDP-CLIENT三种工作模式，可远程配置（TCP-SERVER模式需要PC发送密码认证方可连接）。
4、10/100M自适应，具有断线自动重连，自定义心跳包功能，支持命令查询设备标识、设备出厂序列号；设备开机自动显示设备标识、工作模式和本机IP；
5、 支持远程配置设备工作模式、IP地址、子网掩码、MAC地址、网关、DNS地址、心跳时间间隔、服务器IP端口等设置。
6、 支持远程配置存储设备标识（支持中文），设备开机自动显示设备标识、工作模式和本机IP。
7、 具有中文触摸液晶显示屏，可远程命令控制显示中文或者英文，内置5种显示模式：标准、ID输入、密码输入、触摸打卡、通知发布。工作过程中可随时用命令远程切换显示。
8、 具有受控蜂鸣器，可远程命令控制发送各种长短鸣叫，支持同步和异步鸣叫方式。
9、 具有红绿两个5MM超亮LED指示灯，可远程控制常亮、长灭或闪烁，支持同步和异步鸣叫方式。
10、 支持PING网功能。支持心跳功能，可设定心跳包发送时间间隔，解决意外掉线问题。
11、 读卡时返回内容为16进制字符串IC卡内码。
12、 支持命令查询设备标识、设备出厂序列号。

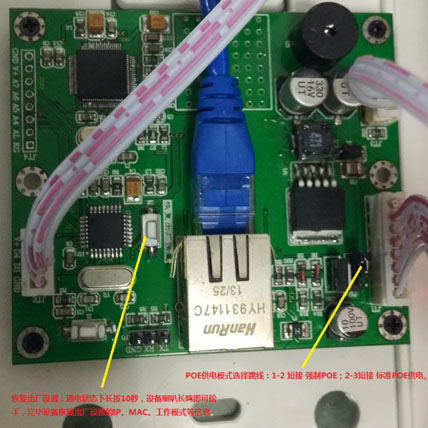

13、 原装美国进口电源芯片，超宽电源支持，同时支持标准802.3af(at) POE供电和非标准的强制供电方式，支持12、36线对供电和45、78线对供电，输入电压范围达到7-65V。通讯距离可达150M（采用国标六类网线）。
14、 一台服务机管理上百台读卡器，服务机可以往多台读卡器发送相同的信息。
15、 支持傻瓜交换机，多层网管交换机，支持跨网关、跨VLAN、局域网、互联网使用。
16、 扩展接口：具有一路报警开关量干接点输入和一路TTL电平输出，报警状态翻转主动上报。
17、 可定制显示背景，显示屏控制按钮等功能。
18、整机功耗≤1.5W；
19、屏幕显示报警按钮，可触摸产生报警。
20、 外形尺寸(长×宽×高）：15cm×10cm×3.4cm。
21、 包装盒(长×宽×高）：28cm×17cm×5cm，重量：0.2kg。
二、设备安装方式

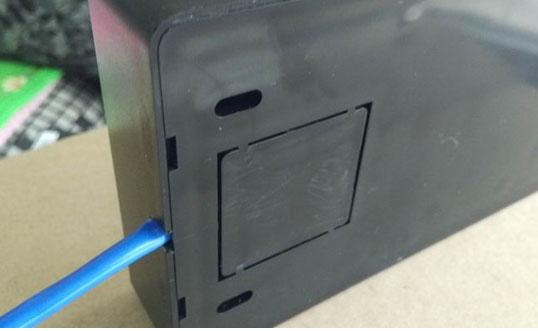

1、上部进线方式，适用于没有预埋的场合，如下图
将顶部进线孔用钳子打开，网线上部穿入，插入网络插座即可。

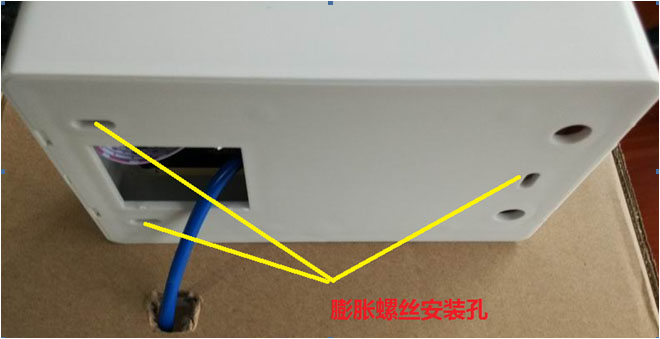

2、预埋内部进线方式，如下图
如图，网线从背部进线孔穿入。
三、设备初始化设置
网口指示灯正常情况下黄灯常亮，绿灯收发数据时闪烁。
设备出厂设置：IP 192.168.1.200 子网掩码：255.255.0.0 连接密码 ccdz。
设备连接到交换机，PC连接到交换机（PC需设置到和设备相同的网段，且不能有两个网络连接或2个IP地址），设备供电正常后，屏幕会显示设备的IP地址及工作模式（m=0 代表server 模式；m=1代表UDP模式； m=2代表client模式）您可以用以下两种方式进行设备相关设置：
方式一：PC打开浏览器，输入http://192.168.1.200 ,用户名 admin,密码 ccdz
登录进去后修改相关设置，完毕点击SAVE保存。保存成功设备会长鸣一声并自动以新设置重启。
四、通讯协议
1、PC和设备之间发送和接收的消息均以 CHAR(0X19)开头和结尾（VB中为字符串 CHR(25)），"/"为多命令间隔符号，PC可一次性发送多条指令到设备，设备逐一解读执行。
**********基本指令****************************************
PD2 **绿灯闪烁2次,0-2147483647
370次约等于1分钟，理论4030天
PH **绿灯常亮
PL **绿灯常灭
HD3 **红色指示灯闪烁3次,0-2147483647
370次约等于1分钟，理论4030天
HH **红色指示灯常亮
HL **红色指示灯常灭
LB2 **喇叭鸣叫2次,0-2147483647
370次约等于1分钟，理论4030天
LH **喇叭长鸣
LL **喇叭停止鸣叫
KG5 **扩展口输出高电平一定时间,单位：秒，0-4294967295
KH **扩展口输出高电平
KL **扩展口输出低电平
SN **查询设备序列号
BS **查询设备标识
CM **查询设备MAC地址
SL500 **暂停500毫秒（范围0-7000，约7秒，SL9000 将重启设备） SL指令暂停时间段内设备不接受其他指令，也不会发送心跳包
PD2/LB2/HD3 **组合命令 在红绿灯闪烁2下的同时，喇叭叫3声
HH/SL800/HL/SL900/HH/SL200/HL **红灯1慢1快闪2次
LH/SL100/LL/SL100/LH/SL100/LL/SL100/LH/SL100/LL/SL300/LH/SL300/LL/SL100/LH/SL300/LL/SL100/LH/SL300/LL/SL300/LH/SL100/LL/SL100/LH/SL100/LL/SL100/LH/SL100/LL
**喇叭发出莫尔斯电码SOS
HH/SL100/HL/SL100/HH/SL100/HL/SL100/HH/SL100/HL/SL300/HH/SL300/HL/SL100/HH/SL300/HL/SL100/HH/SL300/HL/SL300/HH/SL100/HL/SL100/HH/SL100/HL/SL100/HH/SL100/HL
**红灯闪出莫尔斯电码SOS
**********屏幕控制指令****************************************
LMtouch_j **校准屏幕
LMpage page0
**切换到屏内容，或者刷新屏，清除画图或叠加文字
LMpage page3
**切换到第三屏内容
LMb1.txt="ID" **在按钮1上显示文字
LMb2.txt="密码"
**在按钮2上显示文字
LMprint t0.txt
**返回个文本区的文字
LMt0.txt="XXX公司巡更系统"
**在当前屏幕个文本区显示文字，LMt1.txt="" 清空第二行文字，LMt2.txt="" 清空第三行文字，
LMpage page1
**切换到第二屏内容，ID输入界面，ID以LNID命令返回
LMpage page2
**切换到第三屏内容，密码输入界面，密码以LNPS命令返回
LMpage page4
**切换到第四屏内容，可发布通知等事项
LMt0.txt=" 通 知 今天下午２点半，全公司员工到楼下集合，每个人领取年终奖金10万元，迟到的没有钱! 特此通知。 公司董事会 2015.12.28" **通知内容每行12个汉字（24个英文或数字）位，共可显示9行108个汉字
LMsleep=0 **唤醒屏幕
LMsleep=1 **关闭屏幕，关闭后触摸屏幕设备会返回二进制格式坐标信息
LMthup=1 **关屏后如有触碰自动亮屏，LMthup=0 取消自动亮屏
LMdim=50 **当前背光亮度值(0-100) LMdim=0相当于关闭屏幕，但是此时触摸不返回坐标
LMdims=60 **上电默认背光亮度值(0-100)
LMthsp=10 **无触摸操作自动睡眠时间(单位:秒,3，65535，上电默认0)
LMussp=30
**(30秒无串口数据自动进入睡眠模式)
LMcir 100,200,30,RED **以坐标(100,100)为圆心画一个半径为30 的空心圆，颜色为红色
LMdraw 0,0,100,100,RED ** (画一个矩形，左上角为(0,0),右下角为(100,100), 颜色为RED)
LMline 0,0,100,100,RED **在坐标(0,0)和坐标(100,100)之间画出一条红色的线
LMxstr 0,0,100,30,1,RED,BLACK,1,1,1,"中国" **在起点坐标(0,0)宽度100高30区域显示字库1，红色，黑色背景 画出中国两个字
LMbkcmd=0 **指令执行结果返回，0不返回，1只返回成功，2只返回失败，3都返回，开机自动重置为3
LMspax=2 **设置字体显示横向间距=2(上电默认为0)
LMspay=2 **设置字体显示纵向间距=2(上电默认为0)
**********命令说明****************************************
**发送数据前后都必须加上“”（0X19）
**设备返回 XT 为心跳信号，为提率，如果设备有返回其他数据时会自动减少一次心跳包发送
**屏幕设置和操作指令除sleep=1外需在屏幕亮着的时候进行
**屏幕返回 LNCAN1
代表用户在ID输入界面按了取消键
**屏幕返回 LNCAN2
代表用户在密码输入界面按了取消键
**屏幕返回 LNID1001 代表用户在ID输入界面输入了 1001并按下了确认键
**屏幕返回 LNPS123456 代表用户在密码输入界面输入了 123456并按下了确认键
**屏幕返回 LNBUT1
代表用户在初始界面按下了“输入ID”按钮，如有需要此时可发送 LMpage page1切换到输入ID界面
**屏幕返回 LNBUT2 代表用户在初始界面按下了“输入密码”按钮，如有需要此时可发送 LMpage page2切换到输入密码界面
